בנזניה 3288-96 MULTIFUEL III

קטגוריות מוצרים

מותגים

לפרטים על המוצר

בנזניה 3288-96 MULTIFUEL III

  • כללי
  • פרטי מוצר
  • הוראות שימוש

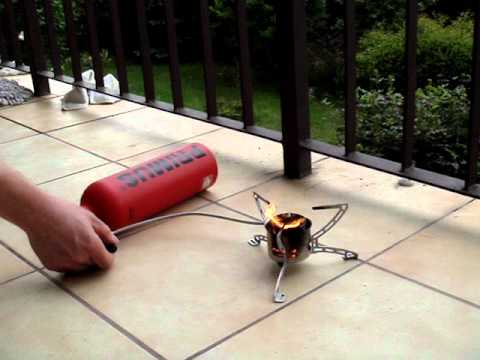

  • סרטון

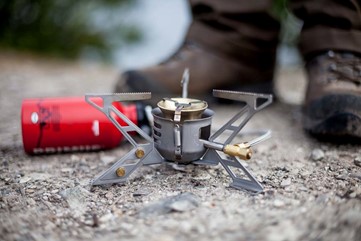

דגם Multifuel III היא בנזניה חסונה ואמינה, מעולה בתנאי מזג אוויר קרים עד קיצוניים.

הבנזניות נעדו לתת פתרון לשימוש ובישול בגבהים מעל 4000מ בו הגז לא בוער, כמו כן, לתת פתרון למניעת נשיאה של מיכלי גז בשימוש ארוך.

כפי שכל דגמי הבנזניות, גם multifuel III עובד עם בנזין,סולר, גז, קרוסין - אפילו דלק מטוסים.

ראש המבער החדש הקטין את גודל הבנזניה ללא פגיעה בביצועים , כמו גם מה שהופך אותה לשקטה יותר לשימוש.

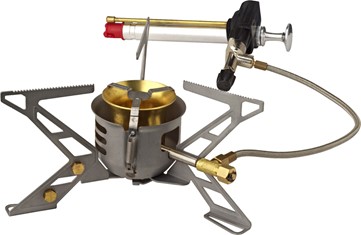

בנזנית ה-Multifuel III מגיע עם סט כלים ,multitool, תיק מארז חזק, משאבת דלק ErgoPump ,מגן רוח , ורפלקטור חום.

מיכל דלק אינו כלול.











קוטר 66ממ'
גובה 88ממ'
אורך 142ממ'
משקל 340גר'
הספק 2700W
לשימוש עד 4 אנשים
זמן בעירה גז 70דק' מיכל 230גר
זמן הרתחת 1L מים 03:10דק ,כולל קדם חימום
זמן קדם חימום 40שנ'
הצתה ידנית
לשימוש 4 עונות



הוראות שימוש לכירת מחנאות: MULTIFUEL-EX  3288

חשוב: קרא את הוראות השימוש והכר את המוצר לפני חיבורו למיכל הגז או לבקבוק הדלק. כשל במעקב אחר ההוראות יכול לגרום לפציע ואף למוות!
הזהרה: גזיה/בנזיניה זו צורכת חמצן ופולטת פחמן דו-חמצני. אל תדליק ותשתמש בה במקום סגור אלא   רק במקום מאוורר כדי לא לפגועה באלו שנמצאים בסביבתה.
אסור:  לכסות את הכירה או את מיכל הגז/מיכל הדלק. חימום יתר של המיכל הינו מסוכן ביותר.
דלקים וביצועים:
דיזה 45 (mm0.45 ):  מיכלי הגז של PRIMUS (תערובת בוטן/פרופן) הינם הבחירה הטובה ביותר עבור כירה זו. קל לתפעול, יעיל, ידידותי לסביבה, נקי (ללא פיח) וכמעת לא דורש טיפול.
דיזה 37 (mm0.37 ):  בנזין לבן נשרף בצורה טובה אך לא כמו גז ולכן משאיר מעט לכלוך.  בנזין/דלק נטול עופרת גורם ללכלוך רב בצנרת ההובלה, יותר מבנזין לבן וקרוסין
לכן דורש יותר ניקוי. מטעמי בריאות אל תשתמש בבנזין רגיל (עם עופרת) כיוון שהאדים שלו מזיקים.
דיזה 28 (mm0.28 ):  ניתן למצוא בכל העולם קארסין אך הוא משאיר הרבה לכלוך ודורש ניקיון בתדירות גבוה.  דיזל לא מומלץ אך ניתן להשתמש בו כאשר אף דלק אחר לא ניתן להסגה. דיזל משאיר לכלוך רב ודורש ניקיון בתדירות גבהה של הבנזיניה כמו כן זמן קדם החימום שלו ארוך.

1 הכרות
1.1 כירה 3289 מיועדת לשימוש עם מיכלי גז חד פעמיים של PRIMUS  במשקל g225 ו g 450  עם שסתום  בטחון או עם מיכל לדלק נוזלי של PRIMUS ( בנזין לבן, בנזין/דלק נטול עופרת, קרוסין או דלקים אחרים דומים).  שם לב  בקנדה אסור להשתמש בדלקי מכוניות.
1.2 יתכן שמכלים של חברות אחרות לא יתאימו בצורה טובה דבר שיכול לגרום לעיתים לפציעה או אף למוות.
1.3 צריכת גז מקסימלית g180 לשעה.
1.4 גודל דיזה mm0.45, מתאים למכלי גז של PRIMUS.
          גודל דיזה mm0.35, מתאים לבנזין לבן (בנזין/דלק נטול עופרת)
          גודל דיזה mm0.28, מתאים לקרוסין או לדלקים אחרים דומים.
1.5 כירה זו עונה לתקן הישראלי ולתקנים הבאים: 521 EN, 79M-11.2-1CAN, 1975-140.9.2B CSA
1.6 המנע מלחץ תמידי בפיתול על הצינורית. אל תקפל את הצינורית עם נקודות שבר.

2 הוראות בטיחות (איור 1)
2.1     וודא שהאטמים (1) הינם במקומם במתאם ובמשאבה והינם במצב טוב לפני חיבור מיכל הגז או מיכל הדלק.
2.2     אזהרה: יש להשתמש במכשיר במקום מאוורר בלבד.
2.3     יש להשתמש בכירה על משטח ישר
2.4     וודא שאין חומרים דליקים בקרבת העבודה. (ראה סעיף 4.8.6 ו6.8.6)
2.5     תמיד חבר את מיכל הגז/דלק בחוץ, רחוק מאנשים ולא בסביבה של אש או כל מקור ניצוץ אחר.
2.6    במקרה של נזילה (ריח גז או דליפה של דלק), הרחק את הכירה למקום מאוורר הרחק ממקור אש או ניצוץ  למטרת בדיקה ותיקון. עם הנך רוצה לבדוק את תקינות הכירה בצע זאת במקום פתוח.
          אין לבדוק נזילות עם להבה,השתמש למשל עם מי סבון מוקצפים.
2.7     אין להשתמש בכירה כאשר היא לא תקינה (אטם פגום, נזילה)
2.8     אין להשאיר את הכירה בפעולה ללא השגחה.
2.9     אין לחמם כלים ללא תכולה (מים, מזון)
3 שימוש בכירה
3.1    היה זהיר לא לגעת בחלקים חמים לפני ואחרי השימוש
3.2    אחסנה: תמיד נתק את מיכל הגז/דלק מן הכירה שלא בשימוש.
         אחסן במקום יבש ובטוח הרחק מחום.
3.3     אל תשתמש בכירה בצורה פרועה או בשימוש שלא יועד לה.
3.4     השתמש בכירה בזהירות. אל תפיל אותה.

4 הוראות הרכבה והפעלה של הכירה עם מיכל גז (איור  2 ו 4 )
       4.01  זה הכרחי שהצנרת תהיה נקיה מכל נוזל דלקי כאשר משתמשים במיכל גז. אחרת התוצאה תהיה התלקחות (כיצד לרוקן את הצנרת ראה בסעיף 6.8.7 ) כמו כן וודא שהדיזה המחוברת היא 45.
4.1  וודא שווסת העוצמה (2) ו (5) סגורים עד הסוף (עם כיוון השעון).
4.2  החזק את מיכל הגז (3) עם הפתח למעלה כאשר אתה מחבר אותו לברז הגז.
4.3  מקם את ברז הגז מעל מיכל הגז (ראה איור2).
4.4  הברג בעדינות את מיכל הגז לברז הגז עד שתרגיש את התנגדות האטם. אין לסגור חזק מדי כדי לא לפגועה באטם. סגור רק בכוח יד.
4.5  וודא שאטימות גז הוסגה. עם ברצונך לבדוק אטימות בצעה זאת בחוץ. אין לבדוק נזילות גז עם להבה השתמש למשל עם מי סבון חמים מוקצפים,הרטב את מקומות החיבור. במידה וישנה נזילה יופיעו בועות באזור הנזילה. עם אתה בספק ומריח גז אל תדליק את הכירה.פרק את המכל מהכירה וצור קשר עם החנות בה רכשת את הכירה.
4.6  פתח את הרגלים (תומכות סיר) (12) למצב עבודה על מגן הרוח (11)
4.7  עכשיו הכירה מוכנה לפעולה.
4.8.1  הפעל תמיד את הכירה על משטח ישר ויציב וודא שהצינורית מתוחה כך שמיכל הגז יהיה רחוק ממקור האש.
4.8.2  פתח את ברז הגז (2) ולאחר את ברז הכירה (5)  נגד סיבוב השעון והצת מיד את המבער (4).
4.8.3  קבע את גודל הלהבה בעזרת ברז הכירה (5) או ברז הגז (2).
4.8.4  לאחר שהצתתה את הכירה השאר אותה במצב עמידה ואל תזיז אותה ממקומה. התפרצויות להבה יכולות להופיע במידה והכירה לא חמה  ותוך כדי תזוזות חדות.
4.8.5  לאחר שימוש וודא שברז הגז (2) סגור עם כיוון השעון. תתכן השעיה קלה בין סגירת הברז להיכבות הכירה, לאחר שהאש כבתה סגור גם את ברז הכירה (5).
4.8.6  מרחק מחומרים דליקים חייב להישמר. מינימום מרחק תיקרה 1250ממ' ומרחק מקיר 1250ממ'. כדי למנוע דלקה יש לשמור על מרחקים אלו.

5 החלפת מיכל גז
5.1  וודא שברז בגז (2) וברז הכירה (5) סגורים ואין להבה במבער ובסביבתה. הרחק את הכירה מאנשים אחרים. פרק את המכל הגז מהכירה בחלל פתוח. וודא שהאטם נימצא במקומו והוא תקין במידה ולא החלף אותו. הברג מיכל חדש לפי הוראות פרק 4 .

6 הוראות הרכבה והפעלה של הכירה עם מיכל דלק (איור 3 ו 4 ):
6.0.1  הכירה מגיעה עם שלוש דיזות, האחת  מסומנת 45  והיא מתאימה למכלי גז, דיזה 37 מתאימה לבנזין לבן ובנזין/דלק נטול עופרת, דיזה 28 מיועדת לקרוסין, נפט ושאר דלקים דומים. וודא שהדיזה המתאימה מחוברת.
6.0.2  מלא את מיכל הדלק של PRIMUS עד הקו המסומן בנוזל דלקי. שים לב לא למלא יותר מהקו המסומן.
6.1  וודא שווסת העוצמה (2) ו (5) סגורים עד הסוף (עם כיוון השעון).
6.2  הברג את משאבת הדלק (21) למיכל הדלק (20).

6.3  הברג בעדינות את ברז הדלק (2) למשאבה עד שתחוש את האטם. חזק בכוח יד בלבד ולא חזק מידי כדי שלא להרוס את ההברגה.
6.4  פתח את הרגלים (תומכות סיר) (12) למצב עבודה על מגן הרוח (11).
6.5  פמפם את המשאבה כ 20 פעמים, במידה והמכל אינו מלא יש לבצע זאת מספר פעמים נוסף.
6.6  מקם את מיכל הדלק במקום יציב כך שהסימון "ON” נימצא כלפי מעלה.
6.8.1  הפעל תמיד את הכירה על משטח ישר ויציב וודא שהצינורית מתוחה כך שמיכל הדלק יהיה רחוק ממקור האש.
6.8.2  פתח את ברז הדלק (2) ולאחר את ברז הכירה (5) כחצי סיבוב. וודא שדלק נשפך כשתי שניות לפני סגירת ברז הכירה. סגור את ברז הדלק. במידה ומשתמשים בדיזל או קארסין, או במזג אויר קר וסוער, יותר דלק יידרש לקדם חימום, לכן יש לאפשר לדלק להישפך כ 4-6 שניות.
6.8.3  בדוק שאין נזילות לאורך כל הדרך, במידה וישנן נזילות אל תשתמש בכירה.
6.8.4  הדלק את הפד. אל תרכון מעל המבער ואל תמקם חלקים מגופך מעל המבער! הפד יבער כ-40 שניות (בנזין לבן) וכ-2 דקות (קרוסין, דיזל) או כאשר הטמפרטורה נמוכה מאוד יש לפתוח את ברז הדלק באיטיות. כאשר הפד יהיה כמעט יבש ולפני שהלהבה כבתה. במידה והאש דולקת לא ביציבות סגור מעת את ברז הדלק עד קבלת אש כחולה ויציבה ותן לכירה להתחמם לפני הגברת הלהבה.  במידה ולא ניתן להפעיל את הכירה בעוצמה גבוה, כבה את הכירה וחזור על פעולת קדם החימום עם יותר דלק בפד. זכור שתהליך חימום הכירה יעשה כאשר הכירה מוגנת בפני רוח.
6.8.5  לאחר שהצתתה את הכירה השאר אותה במצב עמידה ואל תזיז אותה ממקומה. התפרצויות להבה יכולות להופיע במידה והכירה לא חמה  ותוך כדי תזוזות חדות.
6.8.6 מרחק מחומרים דליקים חייב להישמר. מינימום מרחק תיקרה 1250ממ' ומרחק מקיר 1250ממ'. כדי למנוע דלקה יש לשמור על מרחקים אלו.
6.8.7  כדי לכבות את הכירה ולרוקן את הדלק, הפוך את מיכל הדלק כך שהסימן "OFF” יהיה למעלה על המשאבה. כאשר הלהבה כבתה ואוויר זורם בצנרת חופשית, סגור את ברז הדלק  (2). הליך זה ימשך כדקה.סגור גם את ברז הכירה (5) ותן לכירה להתקרר לפני שתפרק אותה.
6.8.8  אל  תדליק את הכירה שנית בעודה חמה, פעולה זו יכולה לגרום להתלקחות כיוון שהדלק בכירה חם הופך לאדים.
     7  תחזוקה
7.01   כאשר משתמשים בדלקים יש לנקות את הדיזה באופן קבוע כדי שהכירה תעבוד בצורה טובה ללא בעיות. במידה ומשתמשים בדלקים לאורך זמן יש לנקות גם את פין ברז הכירה (30).
הוראות ניקיון דיזה   סגור את ברז הגז (2) וברז הכירה (5) ופרק את מיכל הגז או מיכל הדלק.
ניתן לנקות את הדיזה (10) כאשר היא מחוברת למבער או לפרק אותה בעזרת כלי העבודה שמגיע עם הכירה  נקה את הדיזה בעזרת מחט בכלי העבודה (26) שמגיע עם הכירה.
הברג את הדיזה במקומה וחזק כך שתהיה אטימה. ליתר ביטחון חבר מיכל גז ובדוק את המחברים בעזרת מים חמים עם סבון. במידה וקימות בועות המחברים לא מוברגים חזק דיים לכן חזק את ההברגה.
ניקוי פין ברז הכירה  פתח את התבריג (31) בעזרת כלי העבודה שמגיעה עם הכירה. הוצא את הפין בהברגה. בזהירות נקה את הפין בקצהו למשל בעזרת ציפורן.שמור לא לפגוע בקצה הפין והתבריג. וודא שהאטם על הפין במקומו ובמצב טוב לפני הרכבת החלקים במקומם. ליתר ביטחון חבר מיכל גז ובדוק אטימות בעזרת מי סבון. במידה ויופיעו בועות, סימן שהמחיבור לא אטום.
משאבת הדלק   במידה והמשאבה לא יוצרת לחץ במיכל, חלץ את כיפת העור מהמשאבה (28) ומרח אותה עם שמן עור של PRIMUS (רוק או כל שמן על בסיס מינרל). פתח את ההברגה והוצא את מוט המשאבה. מרח שמן על כיפת העור עד שזו תהיה רכה. אם עדין לא ניתן ליצור לחץ, החלף את הכיפה או פעל לפי סעיף 7.7 .
אם המשאבה לא שומרת על לחץ במיכל. נקה ובדוק את השסתום (29). הסר את השסתום ונקה את כיפת הגומי עם מטלית. החזר למקום.
טיפול הולם בקביעות גורם לכך שהאטמים ישמרו במצב טוב ובמקומם. במידה וגילתה שהאטמים לא תקינים,  החלף אותם. ניתן להשיג אטמים בחנות שהכירה נקנתה בה.
כלי העבודה שמגיע עם הכירה נועד לפרוק וניקיון הדיזות (10), פרוק התבריג (31), חיבור הצינורית (32), בורג תחתון (33) ותבריג הפד לקדם חימום (34). ראה איור 5.

8  עצות ופתרון בעיות
מכלי הגז של PRIMUS (תערובת בוטן/פרופן) הינם הבחירה הטובה ביותר עבור כירה זו. קל לתפעול, יעיל, ידידותי לסביבה, נקי (ללא פיח) וכמעט לא דורש טיפול.  בנזין לבן נשרף בצורה טובה אך לא כמו גז ולכן משאיר מעט לכלוך.  בנזין/דלק נטול עופרת גורם ללכלוך רב בצנרת ההובלה, יותר מבנזין לבן וקרוסין לכן דורש יותר ניקוי.
הכירה מצוידת במסנני דלק במשאבה (35)ובצינורית המובילה (32). מסננים אלו בדרך כלל לא דורשים תשומת לב מעבר להחלפתם כשצריך.כאשר מחליפים את המסנן בצינורית יש לדאוג להוציא את המסנן הישן בעזרת חפץ חד (למשל סיכה). יש לדאוג לא לפגוע במשטח פני האטימה. בצע בדיקת אטימה לפי סעיף 4.5.
בשורות הבאות תמצא חומר חשוב לגבי עוצמת בערה בשימוש בגז וכיצד ניתן להגביר (לשמור) על הבערה במזג אוויר קר.
הגורמים שמשפיעים על עוצמת הבערה הם:
כמות הגז במיכל – הטמפרטורה בחלל המקיף – טמפרטורת הגז הראשונית במיכל.
כיצד להגביר עוצמת בערה במזג אוויר קר (חמום לפני הצתה):
חמם את המכל בעזרת פד החימום של PRIMUS -  חמם את המכל כשהוא 2.5 ס"מ מעל מים חמים – חמם את המיכל עם הידיים או הכנס אותו מתחת למעיל.  כל זאת לפני חיבורו לכירה.
סיבות אפשריות לחוסר עוצמת בערה:
חוסר לחץ במיכל הדלק- דיזה לא תואמת לסוג הדלק/גז- דיזה או מסנן דיזה סתומים- פין ברז הכירה סתום (ראה סעיף 7.5)- מסנן הדלק סתום- הכירה לא מוגנת בפני רוח וכדומה.
סיבות אפשריות ופעולות מתקנות ללהבה צהובה לא יציבה:
קדם חימום לא יעיל- דיזה לא מתאימה לסוג הדלק (בדוק ושנה לדיזה המתאימה) –הכירה לא מוגנת מפני רוח. השתמש במגן רוח מתקפל ומקרן חום או הזז את הכירה למקום מוגן בפני רוח- יותר מדי לחץ במיכל הדלק עקב פימפום יתר, הורד עוצמה בעזרת ברז הדלק- דלק ישן או באיכות נמוכה.

9  שרות ותיקונים
9.1 במידה ולא הצלחת לתקן את הכירה לפי ההוראות,החזר את הכירה לחנות בה נרכשה.
9.2 אף פעם אל תנסה לתקן את הכירה מעבר למה שמוסבר בדף זה.
9.3 אין לשנות את מבנה הכירה. זה עלול לגרום לכירה לא להיות תיקנית.
9.4 הכירה מגיעה מהמפעל עם צינורית דלק. יש להשתמש רק בצינורית המקורית (721360) ולא ממקור אחר.

10 חלקים ותוספות
10.1 השתמש רק החלקים של PRIMUS. היה זהיר כאשר אתה מחבר חלקים. המנע מנגיעה בחלקים חמים.
10.2 החלפת מיכלים: השתמש רק במיכלים של PRIMUS 2207 ו 2202 (תערובת של בוטן ופרופן)מיכלי גז אלו מכילים גז נקי במיוחד. החלפת מיכל דלק: השתמש רק במיכל  של PRIMUS 721150 ו 721160 עם כירה זו
10.3 חלקי חילוף: ניתן להסיג בחנות שבה רכשת את הכירה.

אם ישנה בעיה בהסגת חלקי חילוף אנא צור קשר עמנו

* התרגום נעשה בלשון זכר לצורך נוחות בלבד, והפניה היא לנשים וגברים כאחד.
